1. Kabel LAN UTP isi 8
Untuk harga kabel UTP isi 8 di pasaran sekitar Rp. 2.000/meter - Rp. 5.000/meter. Jika membeli yang murahan seharga Rp. 2.000/meter bisa berdampak pada koneksi terputus-putus. Jika menggunakan kabel yang berjarak panjang, usahakan menggunakan kualitas yang bagus, seharga kurang lebih Rp. 5.000/meter.
2. Jack RJ45 Connector
Harga untuk 1 buah RJ45 sekitar Rp. 2.500, ada beberapa jenis dan kualitas untuk RJ45, tetapi tetap usahakan beli yang kualitas yang baik agar penyambungan kabel tidak mengalami kendala atau masalah.

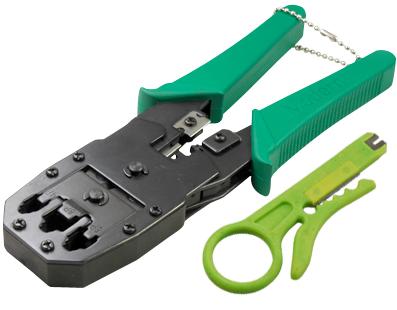

3. Crimping Tools (Tang Crimping)
Harga tang Crimping berkisar Rp. 35.000 sampai Rp. 50.000 an. Ada berbagai bentuk yang bisa anda pilih dan fungsinya sama saja.
Berikut adalah cara pemasangan
LAN tipe Straight
Ujung kabel pertama Ujung kabel kedua
Warna kabel untuk LAN straight sama antara ujung satu dan ujung lainnya.
Kemudian untuk kabel LAN tipe Cross
Untuk mempermudah jika sudah terlanjur pasang ujung pertama dengan warna berbeda, lakukan hal berikut pada ujung kedua, berikut perubahan nya. Pin 1 ditukar dengan Pin 3 (jadi Pin 1 dimasukkan ke Pin 3 dan Pin 3 dimasukkan ke Pin 1) dan yang selanjutnya tukarkan pin yang 2 dengan pin 6 (kabel yang seharusnya dimasukkan ke pin 2, masukkan ke pin 6 demikian sebaliknya)
Kesimpulannya
PIN Unjung 1 Ujung 2
1 1.putih orange 3.putih hijau
2 2.orange 6.hijau
3 3.putih hijau 1.putih orange
4 4.biru 4.biru
5 5.putih biru 5.putih biru
6 6.hijau 2.orange
7 7.putih cokelat 7.putih cokelat
8 8.cokelat 8.cokelat
